Распространённые неисправности пневматической арматуры и способы их устранения

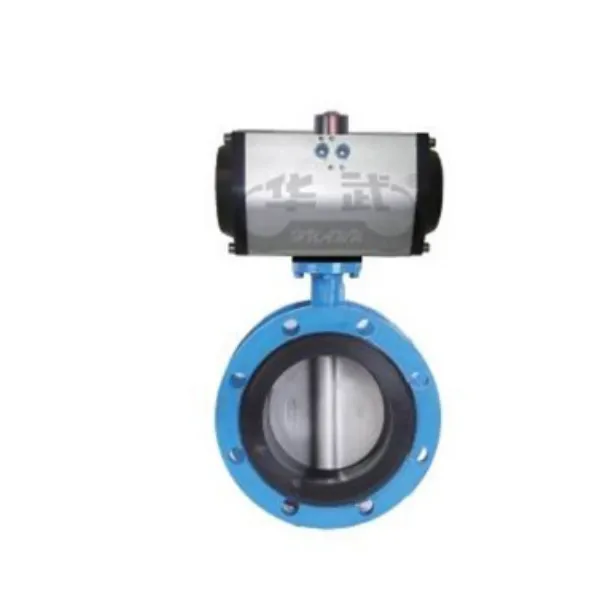

Пневматическая арматура

Принцип работы и классификация неисправностей пневматической арматуры

Пневматическая арматура состоит из пневматического исполнительного механизма (например, пневмоцилиндра, мембранного привода) и корпуса арматуры (например, шаровой, дисковый, регулирующий клапан). Управление подачей и сбросом сжатого воздуха обеспечивает открытие и закрытие арматуры. Неисправности можно классифицировать на четыре основные категории:

Неисправности, связанные с утечками: включают внутренние утечки (износ уплотнения затвора) и внешние утечки (из сальникового уплотнения, фланцевых соединений);

Неисправности, связанные с работой: например, отсутствие срабатывания, медленное срабатывание, неточное позиционирование;

Неисправности, связанные с вибрацией: аномальная вибрация корпуса арматуры или исполнительного механизма;

Неисправности управления: аномалии передачи сигнала, отказ позиционера и т.д.

Анализ типичных неисправностей и способы их устранения

Увеличение утечки через арматуру: системная диагностика от уплотнительных поверхностей до исполнительного механизма

Симптом: Утечка среды при закрытой арматуре, приводящая к отклонениям в регулировании расхода или колебаниям давления в системе.

Анализ причин:

Износ уплотнительных поверхностей: Длительное открытие/закрытие или наличие твёрдых частиц в среде приводят к износу уплотнительных поверхностей затвора/седла, создавая каналы утечки.

Старение уплотнительных элементов: Резиновые уплотнительные кольца трескаются и теряют эластичность под воздействием высоких температур, коррозионных сред или длительного давления. Например, срок службы уплотнительных колец из фторкаучука в условиях пара при 150°C составляет всего 6 месяцев; после этого срока эффективность уплотнения снижается на 80%.

Деформация от монтажных напряжений: Неравномерное предварительное натяжение болтов при монтаже корпуса арматуры приводит к короблению уплотнительных поверхностей. Например, при монтаже пневматического дискового затвора на электростанции без использования динамометрического ключа деформация корпуса достигла 0,3 мм, что вызвало утечку.

Способы устранения:

Восстановление уплотнительных поверхностей: Шлифовка поверхностей при незначительном износе; замена затвора/седла при сильном износе. Например, восстановление уплотнительной поверхности седла методом лазерного наплавления позволяет достичь твёрдости выше HRC60, повышая износостойкость в 3 раза.

Модернизация уплотнительных элементов: Выбор уплотнительных материалов, стойких к высоким температурам и коррозии, в зависимости от условий эксплуатации. Например, для высоких температур выбирается фторкаучук (до 200°C), для коррозионных сред — политетрафторэтилен (PTFE) или уплотнения из сплава Хастеллой.

Стандартизация монтажного процесса: Использование динамометрического ключа для контроля предварительного натяжения болтов, затяжка по диагонали в несколько этапов. Например, для монтажа пневматического дискового затвора DN200 предварительное натяжение болтов должно составлять 120-150 Н·м.

Ненормальная работа арматуры: цепная диагностика от источника воздуха до исполнительного механизма

Симптом: Невозможность открытия/закрытия арматуры, медленное срабатывание или неточное позиционирование, приводящие к потере управления системой.

Анализ причин:

Проблемы с источником воздуха: Недостаточное давление (например, из-за малой производительности компрессора, неисправности редукционного клапана) или засорение воздушной магистрали (например, забитый фильтр, утечка в трубопроводе).

Неисправность исполнительного механизма: Утечка через изношенные уплотнительные кольца поршня цилиндра, заклинивание поршня или износ зубчатой рейки/шестерни.

Аномалии управляющего сигнала: Неисправность позиционера (например, смещение сопла-заслонки усилителя), обрыв сигнального кабеля или заклинивание соленоидного клапана.

Способы устранения:

Обслуживание системы подачи воздуха: Регулярная проверка давления источника воздуха (норма 0,4-0,6 МПа) и состояния тройного блока (фильтр, редукционный клапан, маслораспылитель). Например, замена фильтрующего элемента каждые 3 месяца, ежегодная поверка выходного давления редукционного клапана.

Ремонт исполнительного механизма: Разборка цилиндра и замена уплотнительных колец, очистка поверхности поршня от загрязнений; смазка механизма типа «шестерня-рейка». Например, нанесение литиевой смазки (NLGI №2) на поверхность зацепления снижает коэффициент трения на 30%.

Калибровка управляющего сигнала: Проверка входного/выходного сигнала позиционера с помощью калибратора (например, источника тока 4-20 мА), регулировка коэффициента усиления усилителя. Например, уменьшение усиления позиционера с 0,8 до 0,6 позволяет снизить колебания арматуры.

Вибрация арматуры: комплексное устранение от гидродинамики до механики

Симптом: Аномальная вибрация корпуса арматуры или исполнительного механизма, сопровождаемая повышенным шумом и ускоренным износом деталей.

Анализ причин:

Вибрация, вызванная потоком среды: Неправильный подбор арматуры (например, односедельный клапан для условий высокого перепада давления) или несоответствие направления потока направлению закрытия арматуры.

Механический резонанс: Собственная частота арматуры близка к частоте вибрации системы, вызывая резонанс.

Внешние помехи: Вибрация от соседнего оборудования, передаваемая по трубопроводу к арматуре.

Способы устранения:

Гидродинамическая оптимизация: Замена на многоступенчатый клапан (например, седельный) или клапан со сбалансированным затвором для снижения ударного воздействия перепада давления. Например, замена односедельного клапана на сбалансированный регулирующий клапан снижает амплитуду вибрации на 80%.

Усиление механической конструкции: Повышение жёсткости опор трубопровода, изменение направления монтажа арматуры. Например, установка виброопор под арматурой снижает передачу вибрации на 50%.

Защита от внешних помех: Экранирование сигнальных кабелей, прокладка их отдельно от силовых кабелей. Например, использование кабелей с металлическим экраном снижает электромагнитные помехи более чем на 90%.

Стратегия технического обслуживания пневматической арматуры: от реагирования к профилактике

Система регулярных проверок: Внедрение трёхуровневой системы «ежедневный-еженедельный-ежемесячный» контроль с проверкой давления воздуха, величины утечек, плавности хода и других параметров. Например, ежедневная запись количества циклов, еженедельная проверка состояния тройного блока, ежемесячная калибровка нуля и хода позиционера.

Оптимизация управления запасными частями: Формирование запаса ключевых запчастей (уплотнительные кольца, поршни, позиционеры) на основе статистики отказов для сокращения времени ремонта. Например, превентивная замена часто выходящих из строя компонентов раз в 3 года снижает вероятность внезапных отказов на 60%.

Внедрение цифрового мониторинга: Развёртывание сети датчиков (датчики давления, положения) для сбора данных в реальном времени и прогнозирования тенденций отказов с помощью AI-алгоритмов. Например, на одном предприятии использование анализатора вибрации для мониторинга спектра позволило предупредить о трещине в штоке за 30 дней до отказа.

Заключение

Надёжность пневматической арматуры напрямую влияет на стабильность и эффективность промышленных систем. Системный анализ причин неисправностей и разработка целевых решений на основе инженерной практики позволяют значительно снизить частоту отказов и продлить срок службы оборудования. В будущем, с развитием технологий интеллектуальных датчиков и анализа больших данных, модель обслуживания пневматической арматуры трансформируется от «ремонта по факту отказа» к «прогнозному техническому обслуживанию», обеспечивая более надёжную основу для промышленной автоматизации.
